波纹补偿器设计图纸上的符号是什么意思？您可以在我们导航上面的波纹补偿器型号中看到相应的产品图片，里边是详细的产品型号，参数，符号，作用，优点，安装方法的介绍。

　　今天我们主要对波纹补偿器图纸符号的表示方法举例解析一下，方便大家理解，以下是近期我们在客户的询问中找出的具有代表性的关于波纹补偿器图纸符号的问题和解答。

　　ΔΧ为正值时，表示波纹补偿器“预拉”；反之为负时，表示“预压”。即为预变形。

　　3.请知道的解释下波纹补偿器型号DZUH1.6-600-40代表哪些参数?求详解,谢谢!在线等.

　　波纹补偿器型号DZUH1.6-600-40代表哪些参数:以上型号为单式轴向型U型波纹横向型补偿器。

　　型号标注：DZUH为单式、轴向型、U型波、焊接型波纹补偿器的首拼字半岛官方网址 半岛入口官网母。1.6代表压力为1.6MPa，600为公称通径，40为波纹补偿器的补偿量。

　　注意：购买时不要仅凭型号或代号，要向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。

　　久安波纹补偿器厂家发过两篇关于波纹补偿器型号符号表示方法的文章（）（）大家可以详细的查看一下，

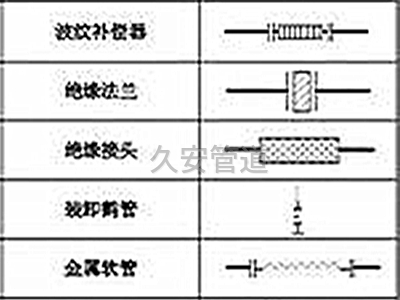

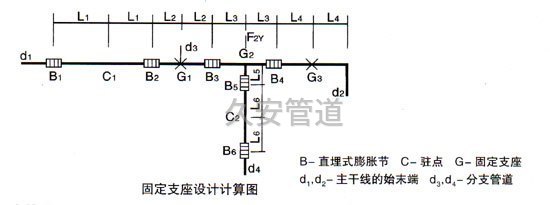

　　下面两张图片是波纹补偿器在设计图纸中的图形符号以及在安装图纸中的图形符号大家可以参考一下

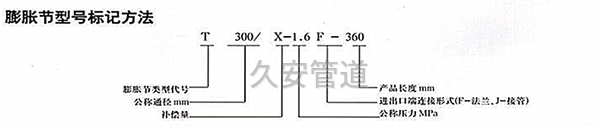

　　下面是波纹管补偿器产品型号在设计图纸中用什么符号表示，也就是上面几个例子中英文的缩写是什么意思。

　　当然在实际的设计图纸中不会这么简单的表明，往往会加上产品的压力，补偿量，连接方式和公称通径，或者在产品型号前加上厂家的缩写。

　　因此，您最好是联系久安波纹补偿器生半岛官方网址 半岛入口官网产厂家，我们有专门的技术人员给你介绍，方便您选型合适正确的波纹补偿器型号产品。

　　C.设计压力＞1.6Pma设计温度＞350℃，设计压力＞2.5Pma设计温度＞150℃.

　　波纹管用材料应按照工作介质，外部环境和工作温度等工作条件选用。波纹补偿器的端管，法兰等受压件所用材料，应与安装膨胀节的管道中的管子材料相同或优于管子材料。
