综合管线工作的流程为核图-避让-叠图-剖面-标高-软件-专业图-三维-评审；设备间还应包括设备定型定位，水电风配管，注意设备管道接口位置及操作维修位置，然后到剖面及三维的过程。
上述管综布置流程较以叠图后主要以碰撞检查及移位为主要原则的做法为优，可以减少工作量避免重复。
管线避让的原则是水管、桥架、风管逐级避让，水管中小让大，支让干，有压让无压。
综合管线及支架排布的原则是强弱电分走两侧，弱电应避高压，车道少设管线且应尽量整齐对称，车位位置低位风管最好设在车尾，还应关注车位照明的均匀度。
从成本角度看，综合管线工作应尽早进行：最佳状态为能反过来调整结构设计的埋深，次佳状态是赶得上地下室顶板的预埋施工；如果已在主体结构状态，仍能对地下室观感等方面能起到一定作用。
综合支架是管线综合的具体表现形式，但成排管线桥架由于支架间距不尽相同存在补支架的要求，所补支架也应尽力遵循整齐统一的原则。
各项目公司应在BIM深化公司设计成果的基础上，充分重视管线综合工作，力求时间上尽可能提前，成果上尽可能完整，工作途径可以是整体外包，也可以是自身整合资源解决，但无论采取何种方法，与设计院良好的沟通协调始终是做好此项工作的关键所在。
支架制作工艺采用煨弯制作，焊接饱满，表面焊渣应敲除并涂刷防锈漆，角铁支架需倒圆角，支架开孔采用机械开孔，严禁电焊机焊孔。
支架长度L ＜ 500mm采用5#角钢门型支架，500mm ≤ L＜800mm采用5#槽钢门型支架，800mm ≤ L＜ 1500mm采用6#槽钢门型支架，1500mm ≤ L ＜ 2000mm采用8#槽钢门型支架（双跨），L≥2000mm中间需增加槽钢支撑，且支撑杆应贯通横担满焊；直径大于50mm的管道和喷淋末端管道不得采用L型支架。
半岛(bandao) 半岛官方ttp%3A%2F%2Fdingyue.ws.126.net%2F2024%2F1108%2F712b7fa0j00smmwxj00mtd200u000mig00it00e3.jpg&thumbnail=660x2147483647&quality=80&type=jpg />

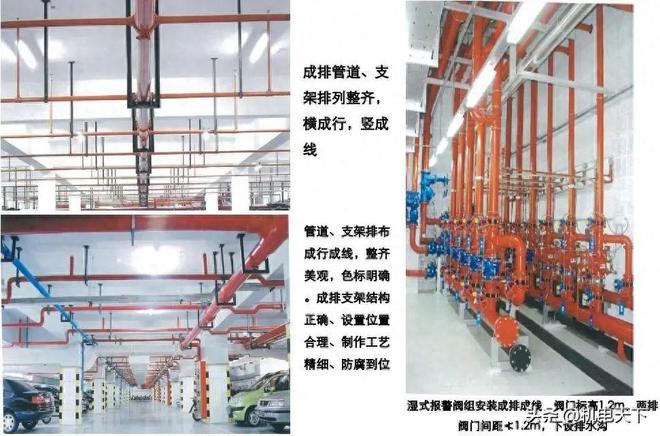

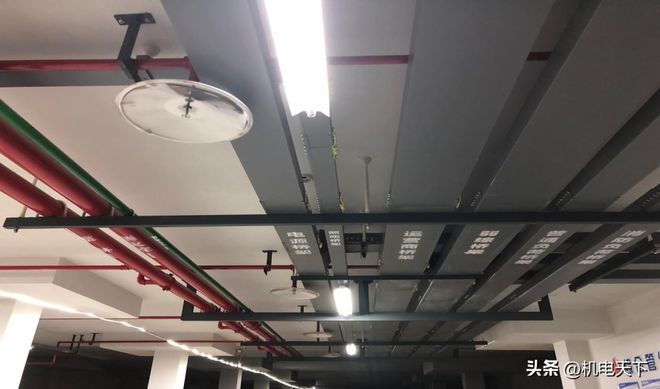

成排管线布置整齐有序，桥架、水管支架遵照2m、4m间距的模数布置，既符合规范要求也较为美观。

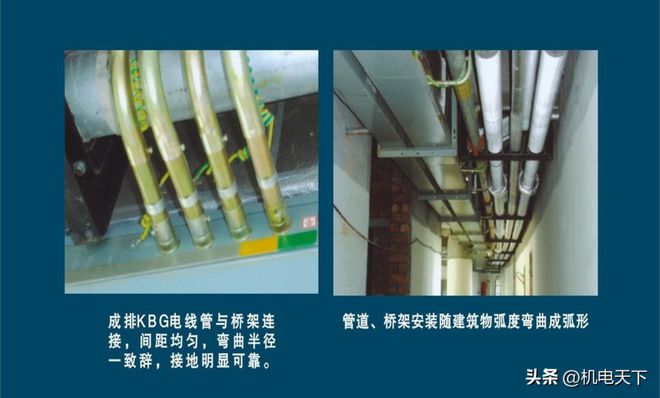

桥架连接应平整，不得有间隙及变形，桥架间跨接采用≥4平方双色软线，搪锡连接；强电桥架、高压桥架及充电桩桥架应位于综合支架外侧，桥架爬坡角度应小于30°，便于后期电缆敷设。
喷淋间距及设置应满足规范要求，喷淋位置不得与支架、日光灯碰撞；综合支架大于1.2m增加下喷，风管大于1.2m增加下喷，当风管底部喷淋安装高度不足时可在风管两侧边安装下喷。

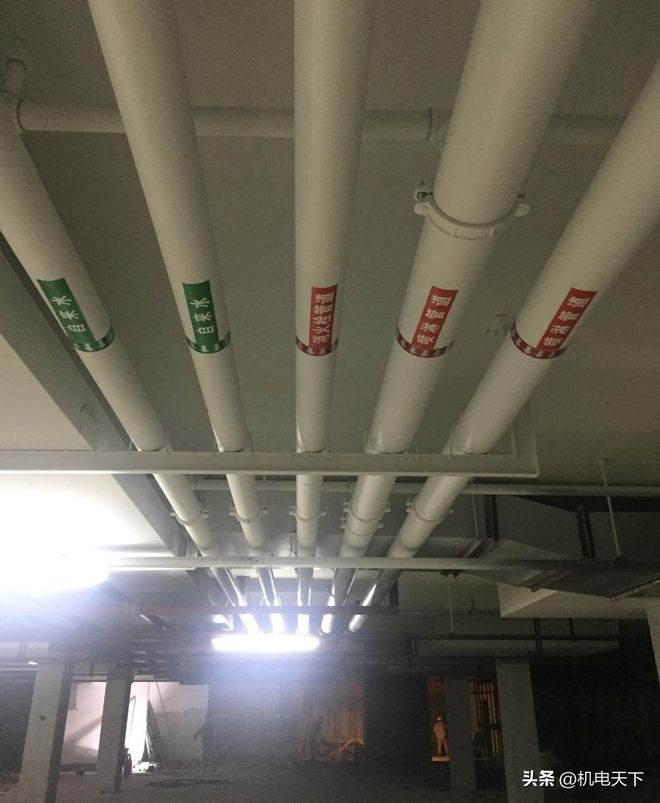

统一标识，字体选用黑体字大小8*15cm，颜色参照整体油漆进行分色考虑，桥架：灰色；消火栓：大红；消喷：大红黄环；给水：绿色；强排：黑色。

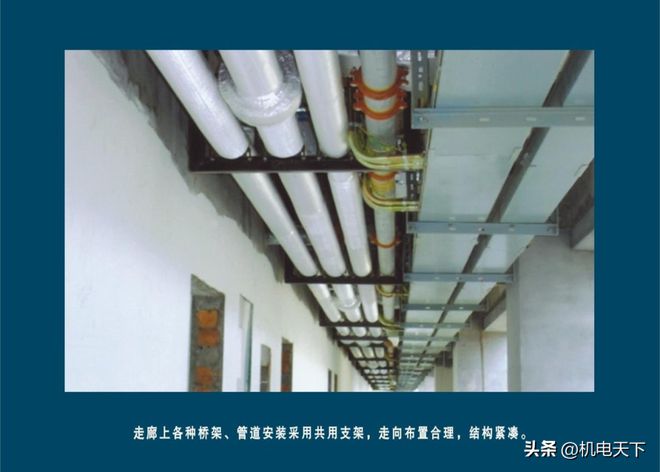

✓ 地下室风管、给水管道、消防喷淋管道、桥架等采用共同支架，排列整齐有序、油漆光润美观、各类标识清晰。

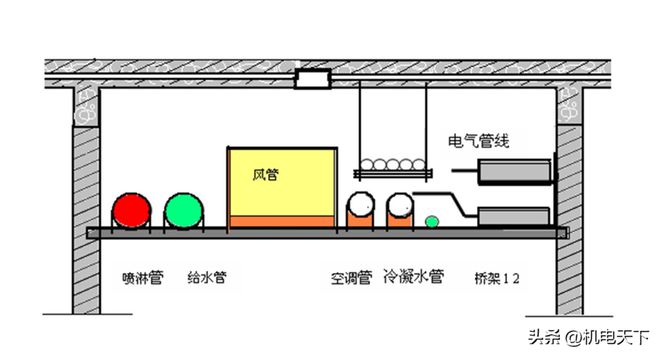

桥架和水管多层水平布置时，桥架应位于水管上方；高中压在上，低压在下，经常检修的在下；与吊顶表面末端设施连接的管线宜贴近吊顶，减少交叉；
间距要求如下：管道外壁（或保温层的外表面）距墙面或侧边的距离不宜小于150mm，距柱、梁之间的距离宜为50mm，各种管道外壁（或保温层外表面）之间的距离宜为100~150mm。风道的外壁距墙之间的距离宜为200~300mm。管道上有阀门且设置同一断面的，应考虑阀门在保温时对管道间距的要求。
排布达到设备的进出口，设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致。
统一按照深化设计图规定的空间位置进行设备间施工（距离弯头500mm范围内应设置支吊架） 。
使工程管线在地上、地下空间布置上统一安排，确定其合理的水平、竖向净距，为工程管线施工以及竣工后的管线管理工作创造有利条件，并对管线景观、建筑物的关系，保证整体合理美观。
道路管道平面布置原则：西、南侧电力和污水管；东、北侧给水、燃气和通讯管线；雨水放在路中间或西、南侧；燃气管道与电力管道分开布置；强电管道与电力管道分开布置。
管道与建筑物的水平排序：由近及远宜为：通信管线、燃气管、给水管、雨水管、污水管 。
管线竖向布置原则：地下管线的交叉敷设时，各类管线由浅入深地垂直排序应为：通信管线、电力管线、热力管线、燃气管线、给水管线、雨水排水管线、污水排水管线等。可燃、易燃气(液)体管线应在其他管半岛(bandao) 半岛官方线上面；给水管线应在排水管线上面；电缆应在热力管线下面、其他管线上面，其中通讯电缆在电力电缆下面。

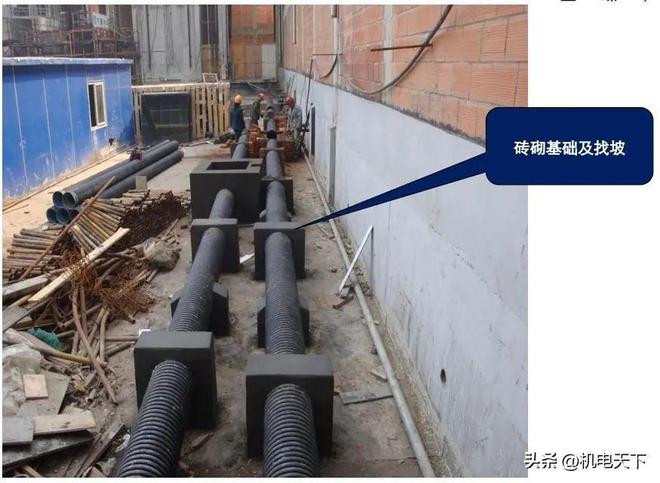

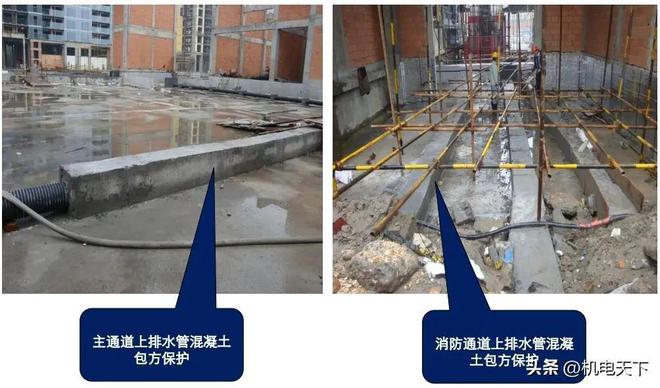

管线覆土深度不足时的误区：塑料管用高环刚度替代低环刚度；塑料管采用混凝土管、金属管替代；管线设置金属套管。标准做法为：管道做混凝土满包加固，道路结构层增设钢筋网。
管线布置避让原则为：压力管线让重力自流管线；可弯曲管线让不易弯曲管线；分支管线让主干管线；小管径管线让大管径管线；临时管让永久管；新管让旧管；弱电让强电。管线不宜穿越庭院。乔木下不得布置管线，尤其是燃气、自来水管道注意避开根系茂盛的植物。
垂直管道宜标识在朝向通道侧管道轴线中心，成排管道以满足标识高度的直线段最短管道为基准，依次一致标识。
水平管道轴线m时，标识在管道正上方；在1.5m～2.0m时，标识在正视侧面；大于2.0m时，标识在正下方或侧面。

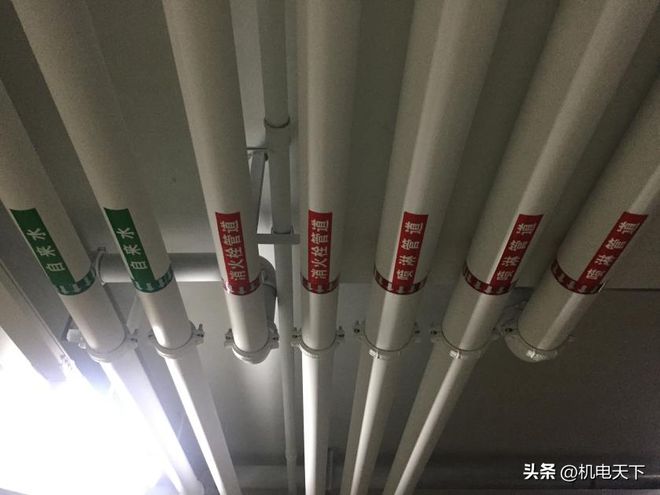

标识内容应反映系统名称及编号、介质流向；标识形式包括颜色、色环、文字、箭头。
文字统一采用黑体加粗字，管径在80mm～150mm时，文字大小为50mm～60mm宽；管径大于150mm时，文字大小为80mm～100mm宽。箭头与文字间、文字与文字间间距不大于1个文字宽度，成排管道标识字体大小应一致。
单根管道文字置于箭尾；成排水平管道介质流向不一致时，介质流向标识统一放在文字左侧；垂直成排管道介质流向不一致时，介质流向标识统一放在文字上方。竖向文字方向应自上而下，水平文字方向应自左向右。
喷漆或粘贴前管道表面应清理干净、干燥。采用自喷漆时，喷涂应防止污染，周围应保护到位。
