(1)断管截面应平齐，用刮刀将断面的飞边、毛刺清理干净，外棱铣出15°坡度。
(2)胶粘剂涂抹时应先涂抹承口再涂抹插口，随即用力垂直插入，插入粘结时应将插口稍作转动，使胶粘剂均匀分布。
(1)当建筑物层高不大于4m时应每层设置伸缩节，建筑物层高大于4m时伸缩节的设置应根据管道设计伸缩量及伸缩节最大允许伸缩量确定。
(3)当卫生器具与排水立管间距大于2m小于4m时应设置伸缩节，且两伸缩节的间距不应大于4m。

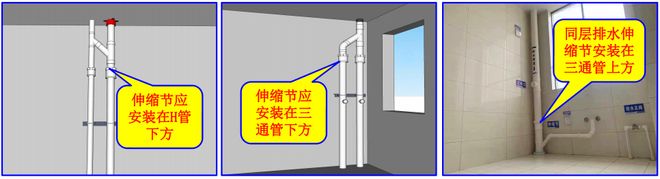

(5)排水支管在楼板下方时伸缩节应设置在水流汇合管下方，排水支管在楼板上方时伸缩节应设置在水流汇合管上方。
(6)排水支管同时位于楼板上方和下方时伸缩节设置在楼层中间位置，无排水支管时宜安装在楼层中间位置。
(2)高层建筑中明设管径≥φ100的排水立管穿越楼层时，应在楼板下方管道上设置阻火圈。

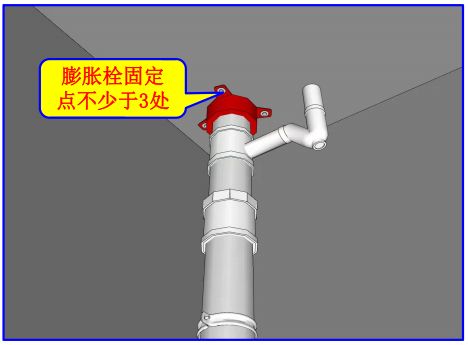

(4)阻火圈的固定应使用膨胀螺栓固定，不少于3个固定点，严禁使用燕尾丝固定，严禁使用无爪阻火圈，应能确保排水管燃烧后阻火圈固定于顶板并膨胀封堵排水管洞口，防止火势蔓延。
(1)室内雨水管应按设计要求设置检查口，可在底层、顶层各安装一个检查口；高层建筑可在中层设置一个检查口; 室外明装雨水管道埋地至雨水井的，在距室外地上1.0m处设检查口，排至散水的不用设检查口, 雨水井距离雨水立管宜为2～5m。
(3)明敷管道与墙、楼板的距离不得小于装卸管材、管件接口操作所需的最小净距离（距楼板底排水铸铁管的法兰机械式接口150mm，卡箍接口100mm），暗敷时应便于安装和检修，管道井维修通道的净宽不宜小于0.6m，设外开检修门。

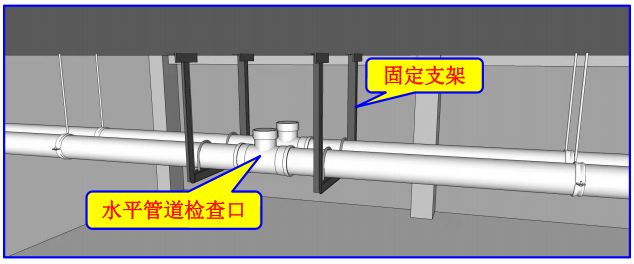

(5)悬吊式雨水管道的检查口或带法兰堵口的三通的间距：管径≤150mm时检查口间距≯15m。管径≥200mm时检查口间距≯20m。
(1)在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上。

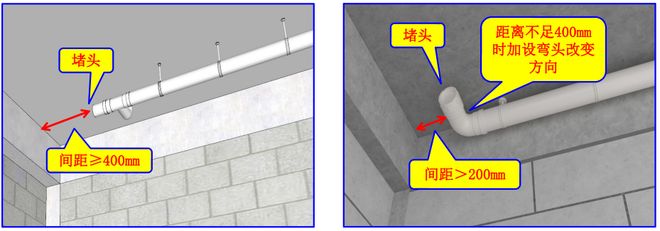

(4)污水管起点设置堵头代替清扫口并与墙体距离＜400mm时，应在污水管起点加设弯头，改变清扫口方向。
(1)在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

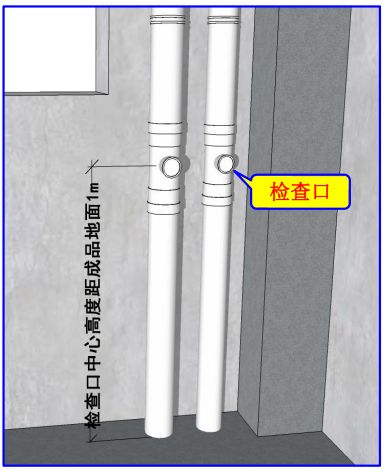

(4)检查口中心高度距成品操作地面一般为 1m，允许偏差±20mm；检查口的朝向应便于检修。
(5)污水管安装部位设置蹲台时检修口位置应相应提高，高度尺寸 = 蹲台高度 +1000mm。
(2)根据管道布置位置，支设红外线测量顶板处各管道支架位置的标高，顶板并根据标高及管道的坡度分别加工制作管道支架。
(半岛官方网址 半岛入口官网1)厨房同层排水支管距离装饰面200～250mm，有装饰要求的根据橱柜半岛(bandao) 半岛官方底板高度设置。

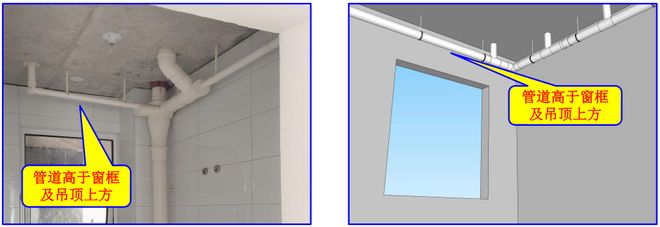

(2)卫生间下的排水横管及支管一般距顶250～350mm（应尽量提高将横支管设在窗梁上不影响吊顶），距墙边在150～200mm。

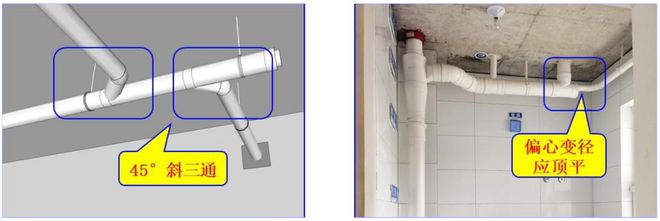

(2)横支管与立管连接 ,宜采用顺水三通或顺水四通和 45°斜三通或45°斜四通 ;在特殊单立管系统中横支管与立管连接可采用特殊配件。
(3)排水立管与排出管端部的连接 ,宜采用两个 45°弯头、弯曲半径不小于4倍管径的90°弯头或90°变径弯头。
半岛官方网址 半岛入口官网uality=80&type=jpg width=869 height=253 />

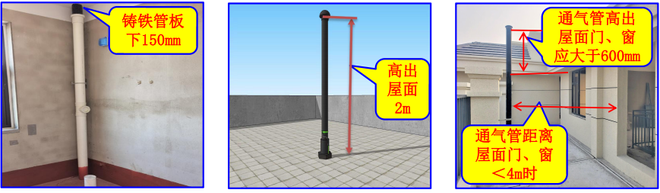

(1)将通气管穿入预埋套管内，通气管底部应低于屋面底板150mm，便于室内排水管道连接。
(2)通气管位置应闪开烟道顶部外伸檐或墙体的保温及抹灰层。管道井内排水立管顶部通气管设在最顶层管道井内，不需要引出屋面。
(3)通气管应高度一致，成排成线；透气管底部设置止水台，止水台高度高于装饰面300mm。
(4)出屋面透气管宜采用整根管道，透气管顶端需装有通气帽；透气管如有管道接头，需加支架固定；通气管安装完成后进行刷漆防腐及标识。
(5)不上人屋面通气管应高出成品屋面300mm，并大于当地最大积雪厚度。上人屋面，通气管应高出屋面2m（其高度不含通气帽）。在通气管出口 4m 以内有门、窗时，通气管应高出门、窗顶 600mm 或引向无门、窗一侧。

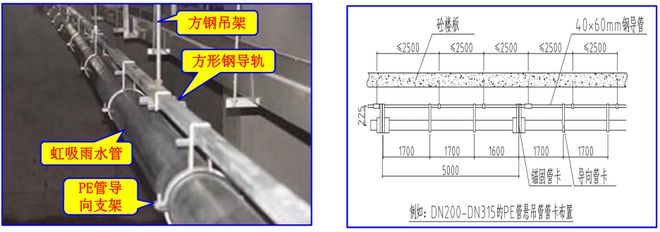

(4)悬吊PE管锚固管卡设置要求：宜安装在端部、末端及Y形支管；连接雨水斗支管≥1m；管径≥DN250时每个固定点应使用两个锚固管卡，且间距≯200mm。
(5)PE立管的锚固管卡间距不应大于5m，导向管卡间距不应大于15倍管径。

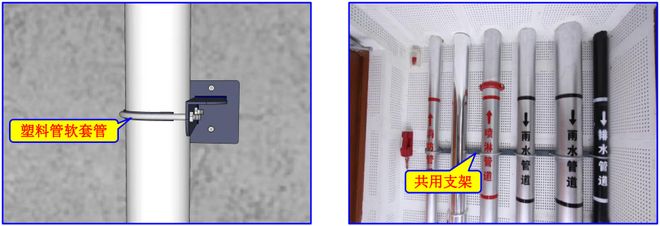

(2)管道井管道支架位置为填充墙时开200*200mm 洞进行砼灌浆达强度时安装支架。
