来源：机电天下公众号（mepbbs）选自：中建新疆建工机电安装工程预留预埋施工方案（图表多）word95页

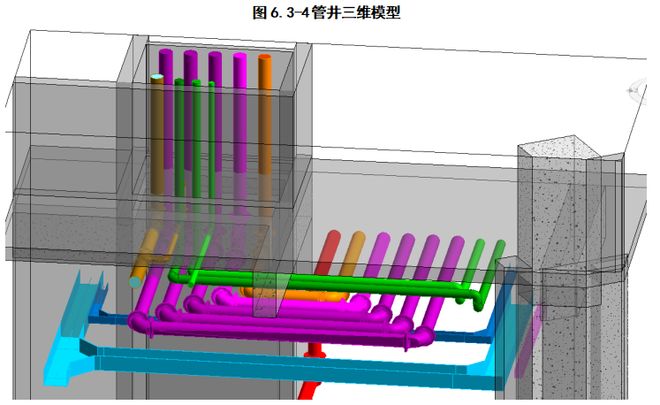

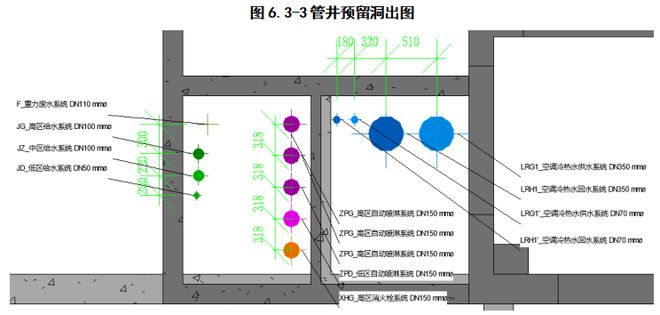

　　1、BIM绘制预留洞图：BIM工程师根据各专业图纸及施工规范要求进行BIM深化设计，结合建筑、结构及装饰图纸绘制预留洞图，避免管线碰撞。

　　2、测量放线：用红油漆标出预留洞中心位置或预留半岛官方网址 半岛入口官网洞外边缘口。预留孔洞应以线路中心线来控制放线定位，保证位置准确。

　　4、按照测量放线位置安装预留洞模具并固定牢靠，确保模具浇筑混凝土时不发生位移。

　　严格按照标准图集加工制作防水套管、穿墙套管，并应在套管、翼环外壁刷底漆一道，内部刷防锈漆两道。

　　过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（卫生间50mm）；

　　制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。
